二硫化碳（CS₂）生产项目工程设计完整方案

核心危险前置说明

二硫化碳：甲 B 类低闪点易燃液体，闪点 - 30℃；爆炸极限 1.3%～50%（体积）；蒸气密度≈空气 2.6 倍，易在地沟、低洼积聚；自燃点 90℃；最小点火能极低、极易产生静电；属于中度有毒介质；储存≥50t 构成重大危险源。

设计强制遵循：GB50160、GB51283、GB50016、GB/T50493、AQ3063-2025。

一、主流工艺路线选型（设计首要决策）

国内两条工业化路线，政策、环保、投资差异巨大路线 1：天然气（甲烷）硫磺法【新建项目优先推荐】

反应条件：600～750℃，管式反应器，连续化

优点：连续自动化、无固废粉尘、产品纯度高；副产 H₂S 配套克劳斯装置回收硫磺闭路循环；环保压力小，符合当前产业政策；适合≥3 万 t/a 规模。

缺点：一次性投资高；需要稳定天然气气源；高温系统材质要求高。路线 2：焦炭 / 木炭 - 硫磺电炉法（间歇工艺）

反应条件：950～1100℃，电炉间歇反应

优点：投资低、原料灵活；适合小型装置

致命短板：间歇操作、粉尘大、炉渣固废多、无组织废气管控难度极大；多地限制新建，环评极难通过；新建项目不推荐。

下文设计以天然气连续法作为基准方案。

二、整体工艺流程框图（天然气法）

硫磺熔融→硫磺汽化→天然气预热→管式高温反应→高温除硫→粗 CS₂冷凝→气液分离→H₂S 送往克劳斯回收硫磺→粗 CS₂精馏精制→成品 CS₂储罐

配套单元：导热油 / 熔盐供热系统、循环水、氮气保护系统、火炬、废气废液处理、罐区。三、各单元工艺设计要点1）硫磺熔融与汽化单元

液硫储罐、熔硫釜：操作温度 140～160℃（防止硫凝固、避免粘度峰值）

材质：316L / Q245R 内衬防腐；伴热蒸汽严控≤180℃，禁止局部超温

安全：氮气密封；液位联锁；液硫泵流速限制，防静电；设置过滤器防止杂质带入反应器。

2）原料预热与反应单元（核心高温区）

天然气预热至 280～320℃；硫蒸汽过热至 550℃以上

管式反应器：620～720℃；操作压力 0.6～1.2 MPa

材质重点：高温含硫、H₂S 腐蚀环境，选用Cr-Mo 耐热钢（15CrMo/310S）；严禁普通碳钢长期使用。

控制联锁：超温、超压、天然气低流量、硫进料中断紧急切断 + 氮气置换；设置爆破片 + 泄放管线直送火炬。

3）高温脱未反应硫磺单元反应器出口混合气含大量单质硫蒸气；设置高温急冷分离器（340～380℃），冷凝回收液硫返回熔硫工序循环；

避免液态硫进入后续低温系统堵塞换热器。

4）冷凝、粗分单元混合气冷却至 40℃以下，冷凝得到粗二硫化碳；

不凝气主要：H₂S、少量 CS₂、COS；加压送入克劳斯制硫装置。

设备材质：304/316L；所有冷凝器管程壳程压差合理，防止内漏。

5）CS₂精馏精制单元粗 CS₂精馏塔：脱除轻组分（COS、低沸点杂质）、重组分（溶解硫）；

塔顶采出成品 CS₂≥99.9%；塔底富集硫磺定期返回熔硫。

精馏系统全流程氮封、负压 / 微正压密闭操作，杜绝空气渗入形成爆炸混合气。

6）克劳斯单元（配套必须同步设计）副产 H₂S 回收硫磺，实现硫资源循环；

尾气增设加氢还原 + 胺吸收，确保 SO₂、硫化物达标排放。四、设备材质选型（结合你之前咨询反应釜材质）

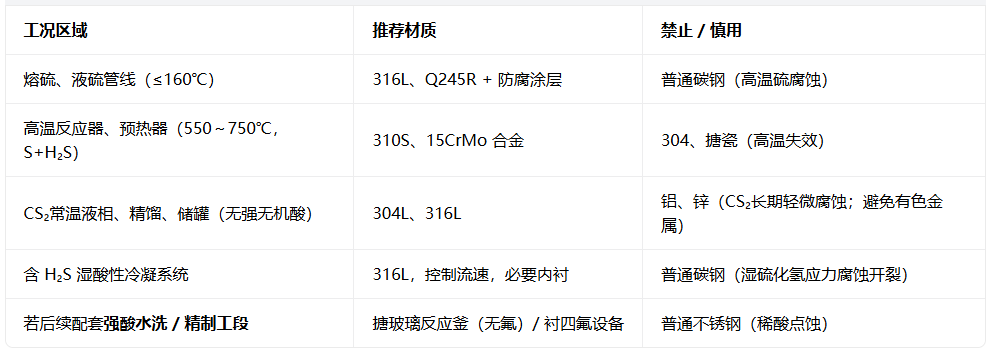

四、设备材质选型（结合你之前咨询反应釜材质）

重要提醒：CS₂本身对不锈钢腐蚀很弱；腐蚀风险来自伴生 H₂S、水解产生酸性介质，不是 CS₂本体。
